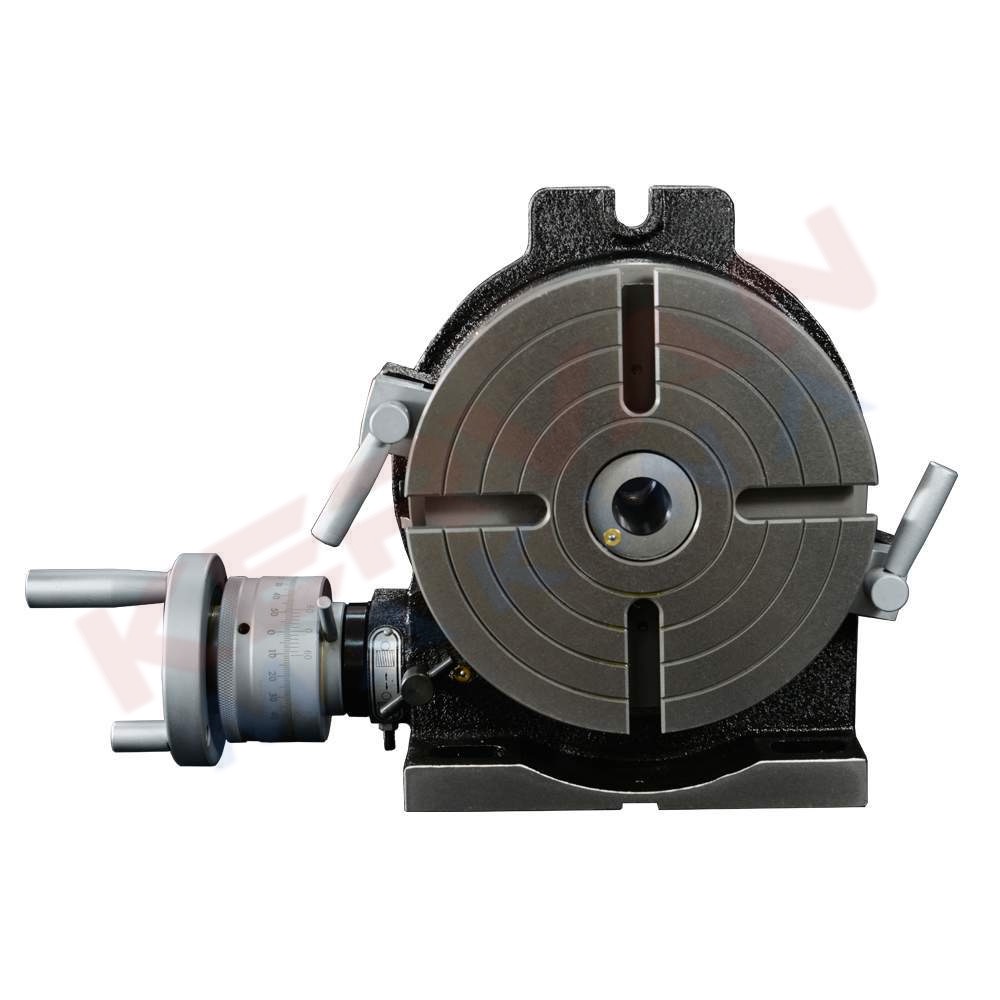

HV8 (TSL200) 200 mm Yatay Dikey Döner Tabla

HV8 (TSL200) 200 mm Yatay Dikey Döner Tabla | Teknik Özellikler ve Ürün Açıklaması

HV8 model kodu ile bilinen ve teknik karşılığı TSL200 döner tabla olan bu ürün, freze tezgâhlarında hassas açısal konumlandırma sağlayan profesyonel bir yatay dikey döner tabla çözümüdür. Talaşlı imalat sektöründe yaygın olarak kullanılan bu makina aksesuarları ürünü, hem manuel hem de CNC freze tezgâhları ile uyumlu çalışarak üretim süreçlerini optimize eder. Özellikle hassas işleme gerektiren uygulamalarda kalıpçı freze makinası aksesuar olarak öne çıkar.

HV8 (TSL200) döner tabla, 200 mm tabla çapı ile orta ölçekli iş parçalarının işlenmesi için ideal bir çözüm sunar. Yatay ve dikey pozisyonda kullanılabilmesi sayesinde tek bir ürünle çok farklı işlemler gerçekleştirilebilir. Bu özelliği sayesinde hem maliyet avantajı sağlar hem de atölyelerde kullanım kolaylığı sunar.

HV8 (TSL200) Döner Tabla Teknik Özellikleri

• Model: HV8 / TSL200
• Tabla çapı: 200 mm
• Toplam yükseklik (A): 200 mm
• Tabla genişliği (B): 220 mm
• Merkez yüksekliği (C): 135 mm
• Tabla merkez deliği: Ø16 mm
• Merkez koniği: MT3
• T-kanal genişliği: 14 mm
• T-kanal sayısı: 4 adet
• T-kanal açısı: 90°
• Dişli oranı: 1:90
• 360° sürekli dönebilme
• El çarkı 1 turda dönüş: 4°
• Net ağırlık: 28 kg
• Brüt ağırlık: 30 kg

HV8 (TSL200) yatay dikey döner tabla, 1:90 dişli oranı sayesinde yüksek hassasiyetli açısal hareketler sağlar. El çarkının bir turu ile sadece 4 derece dönüş elde edilir ve bu sayede operatör son derece hassas ayarlamalar yapabilir. Verniyerli skala sistemi ile dakika seviyesinde hassas konumlandırma mümkündür. Bu özellik, özellikle hassas delik delme ve açılı işleme işlemlerinde büyük avantaj sağlar.

Dayanıklı Gövde ve Hassas Mekanizma

HV8 (TSL200) döner tabla, yüksek mukavemetli döküm gövdeye sahiptir. Bu yapı titreşimleri absorbe ederek işleme kalitesini artırır. Sertleştirilmiş sonsuz vida ve dişli sistemi, uzun ömürlü kullanım ve boşluksuz çalışma performansı sunar. Bu da seri üretim yapan işletmeler için büyük bir avantaj sağlar.

Güçlü kilitleme mekanizması sayesinde tabla istenilen açıda sabitlenebilir. Bu durum, işlem sırasında kaymayı önleyerek daha güvenli ve hatasız üretim yapılmasını sağlar. Bu yönüyle HV8 (TSL200), makina aksesuarları arasında güvenilirliği ile öne çıkar.

Kullanım Alanları

HV8 (TSL200) 200 mm yatay dikey döner tabla, başta kalıpçılık olmak üzere birçok sektörde yaygın olarak kullanılmaktadır. Özellikle kalıpçı freze makinası aksesuar olarak aşağıdaki alanlarda yüksek performans sağlar:

• Kalıp imalatı ve hassas parça üretimi
• Dairesel frezeleme işlemleri
• Açılı delik delme uygulamaları
• Dişli açma ve indeksleme işlemleri
• Kanal açma ve yüzey işleme
• CNC tezgâhlarda 4. eksen uygulamaları

Bu yatay dikey döner tabla, hem yatay hem dikey kullanılabildiği için farklı işleme ihtiyaçlarına tek bir ürünle çözüm sunar. Yatay kullanımda yüzey işleme ve kanal açma işlemleri yapılırken, dikey kullanımda hassas delik delme ve bölme işlemleri gerçekleştirilir.

Bölme ve Hassas İşleme Kabiliyeti

HV8 (TSL200) döner tabla, opsiyonel bölme plakaları ile birlikte kullanıldığında gelişmiş bölme işlemlerine olanak tanır. Tam sayılar kolaylıkla bölünebilirken, 2, 3 ve 5 gibi sayılarla da hassas bölme yapılabilir. Ayrıca 67 ile 132 arasındaki sayılar belirli oranlarda bölünebilir.

Bu özellik, dişli üretimi ve hassas indeksleme gerektiren işlemler için büyük avantaj sağlar. Bu sayede kullanıcılar karmaşık geometrilere sahip parçaları yüksek doğrulukla işleyebilir.

Ürün Avantajları

HV8 (TSL200) 200 mm yatay dikey döner tabla, makina aksesuarları ve freze makinası aksesuarları kategorisinde yüksek performans ve uygun fiyat avantajı sunar. Uzun ömürlü yapısı ve düşük bakım ihtiyacı sayesinde işletme maliyetlerini düşürür.

Eğer siz de cnc döner tabla, divizör tabla, freze için döner tabla veya kalıpçı freze makinası aksesuar arıyorsanız, HV8 (TSL200) modeli en doğru tercihlerden biridir. Hem küçük atölyeler hem de büyük üretim tesisleri için ideal bir çözümdür.

Sonuç olarak HV8 (TSL200) 200 mm yatay dikey döner tabla, dayanıklılığı, hassasiyeti ve çok yönlü kullanım avantajları ile talaşlı imalat sektöründe vazgeçilmez bir makina aksesuarları ürünüdür. Üretim kalitesini artırmak ve rekabette öne geçmek isteyen işletmeler için güçlü bir yatırımdır.
